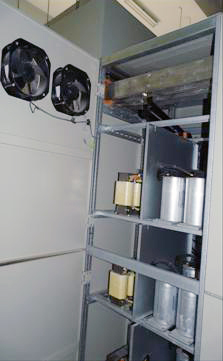

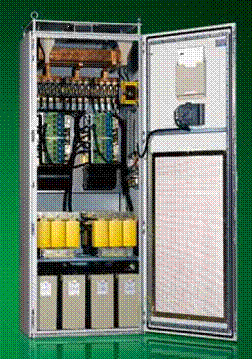

动态无功功率补偿装置

由于线性或非线性负载引起的大量无功功率需求，导致电网出现多种电能质量恶化的问题，如运行效率及产品质量下降，增加运行成本。负载所引起的过高无功功率，导致功率因数变低，这将会受到供电部门的追加罚款，从而增加企业的额外支出，同时会增加电网的损耗，降低运行效率。由于负荷及电缆温度的升高，使电网部件使用寿命缩短（如：电缆、变压器等）较高无功电流会导致电网电压不稳定，严重时影响生产。
无功补偿装置正是针对上述问题推出的优质解决方案。动态无功功率补偿器采用快速静态开关及先进的微处理器技术，有效解决上述无功补偿问题。采用无瞬变开关技术，克服传统方式的缺点，为电网提供平滑可靠的无功补偿。合理选择去谐电抗器，可有效吸收电网谐波，降低电压畸变率。
电容器以及电抗器通过固态电力电子元件可控硅连接到电网，可控硅在容性电流自然过零点触发导通，这使得电容器联入电网时不会导致瞬流出现。这种控制模式将保证电流只在波形完整状态下进行转换，这样确保动态补偿器不会给电网带来谐波污染和电压瞬变等问题。

控制目标
1).增加电网的传输能力，提高设备利用率
若 P1 和 P2 分别为补偿前、后的有功功率的出力，cosΦ1 和cosΦ2 分别为补偿前、后的功率因数，则：
△P= P2P1=S（cosΦ2- cosΦ1）
为补偿后的有功功率的出力增量。可见，在视在功率S不变的前提下，线路传输的功率的出力将有所增加，其增加值为△P：

cosΦ1	0.7	0.7	0.7	0.7
cosΦ2	0.95	0.97	0.98	1.0
△P（%）	36%	39%	40%	43%

2).减少设备容量
在保证有功负荷 P 不变的条件下，增加无功补偿时，可以减少设备容量。这是因为
当功率因数提高后,在输送同样的有功功率的情况下,上式的△S 是负值,即可以减少视在功率。
3).改善电压质量
在线路中电压损失△U 的计算如下：
式中 △U ——线路中的电压损失，V；
P——有功功率，MW；
Q——无功功率，Mvar;
U——额定电压，kV；
R——线路的总电阻，Ω；
X ——线路感抗，Ω。
由上式可见，当线路中的无功功率 Q减少以后，电压损失△U 也就减少了。
如何确定补偿容量
每 1kW有功功率所需补偿容量(kvar/kW)表

补偿前 Cosφ1	补偿后Cosφ2
补偿前 Cosφ1	0.70	0.75	0.80	0.84	0.86	0.90	0.94	1.00
0.60	0.31	0.45	0.58	0.69	0.74	0.86	0.97	1.33
0.62	0.25	0.39	0.52	0.62	0.67	0.78	0.91	1.27
0.64	0.18	0.32	0.45	0.56	0.61	0.72	0.84	1.20
0.66	0.12	0.26	0.39	0.49	0.55	0.66	0.78	1.14
0.68	0.06	0.20	0.33	0.43	0.49	0.54	0.72	1.08
0.70		0.14	0.27	0.38	0.43	0.48	0.66	1.02
0.72		0.08	0.22	0.32	0.38	0.43	0.60	0.97
0.74		0.03	0.16	0.26	0.32	0.37	0.55	0.91
0.76			0.11	0.21	0.26	0.32	0.44	0.85
0.78			0.05	0.16	0.21	0.27	0.39	0.80
0.80				0.10	0.16	0.22	0.34	0.75
0.82				0.05	0.10	0.17	0.29	0.70
0.84					0.06	0.11	0.23	0.65
0.86						0.06	0.18	0.59
0.88							0.12	0.54
0.90								0.48

使用条件
环境温度：－ 40℃～＋ 45℃，24 小时内平均温度不超过＋ 35℃
海拔高度：不超过 2000 米，高于 2000 米采用高原型产品。
湿度：日平均值不大于 95%，月平均值不大于 90%。
户外风速：≤ 35m/s。
抗震：不超过地震烈度为 8 度。
地面倾斜度不大于 3°。
阳光辐射不得超过 1000w/ ㎡。
安装场所：使用地点不允许有爆炸危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。
功能特点
1.补偿容量及补偿点根据线路结构和无功电流确定。
2.可分相补偿和三相补偿或分相、三相混合补偿。
3.根据要求可配置电力综合测控仪，实现配网监测、自动控制及远程通讯功能。
4.可根据电网谐波和用户的现场负荷情况配适合电抗率的电抗器，一般场合选用6%或者7%，3次谐波大的地方（如医院）选择12%或者13%。
5.无冲击投切，切换速度快
6.减少电压降及电压闪变
技术参数
额定电压：0.4kV
相数：三相或分相
频率：50Hz
取样电流：n/5A
